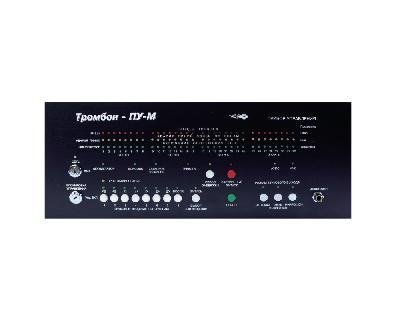

Тромбон-ПУ-М16 Прибор управления средствами оповещения и эвакуацией на 16 зон

4.52 0

Доставка:

Товар находится на центральном складе в г. Москва

Доставка в г. Владивосток:
— СДЭК
— ПЭК
— Деловые линии
— Желдор

• Оплата
• Доставка

Артикул: 144393

Категория: Различные системы речевого оповещения

В наличии на складе: г. Москва

Количество:

-+

Цена :

Цена по запросу Уточнить цену

Поделиться в соцсетях:

• Описание
• Характеристики

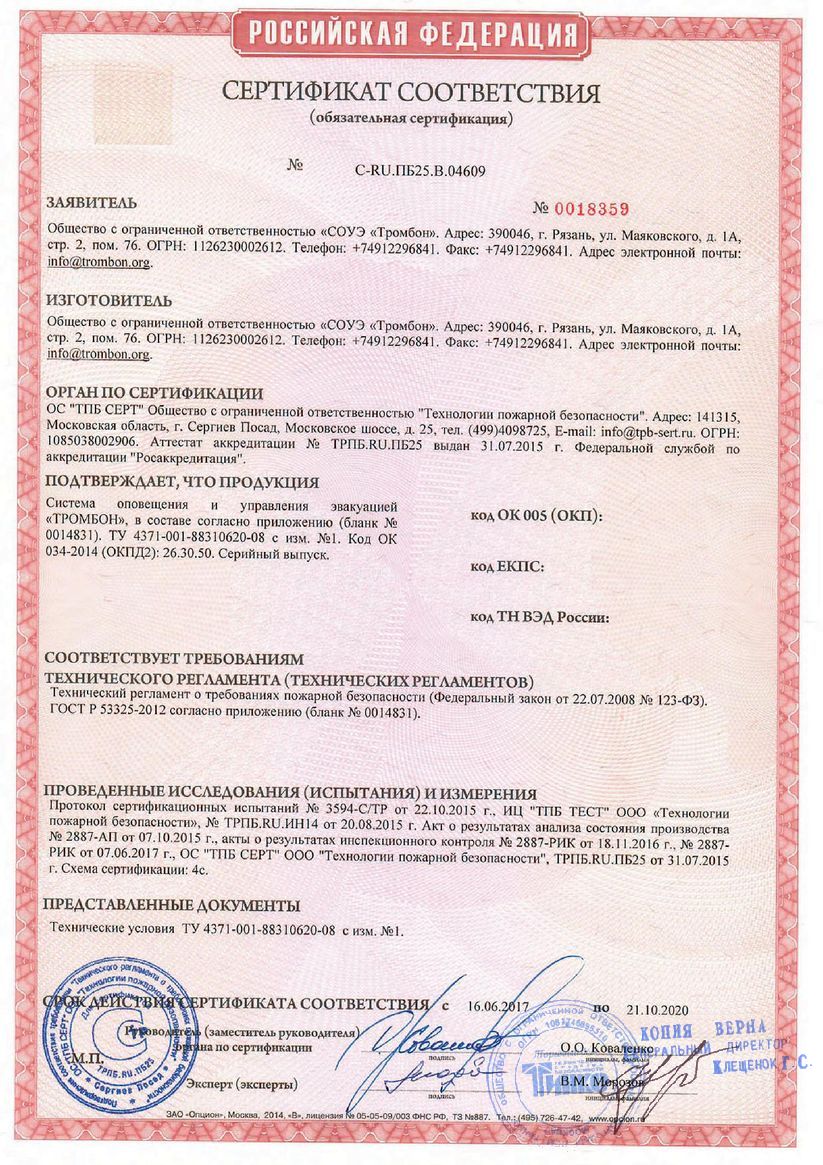

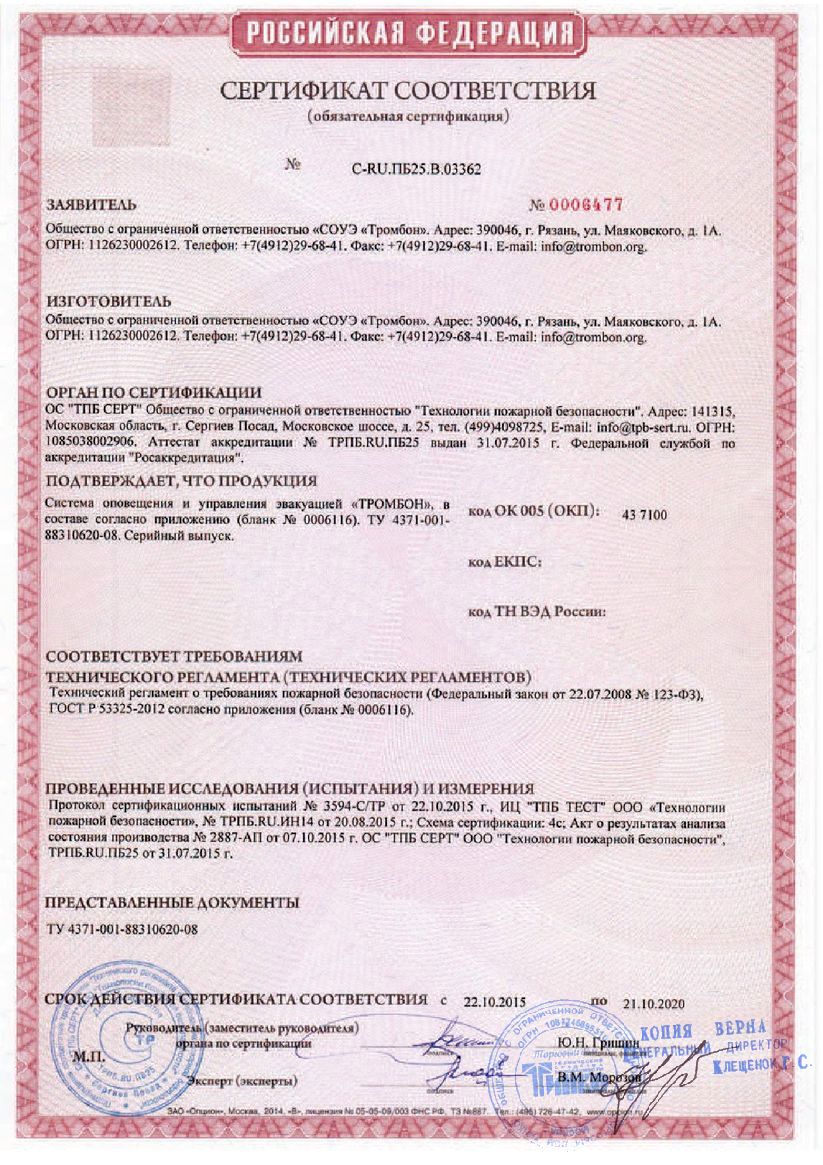

• Сертификаты
• Документация
• Отзывы (0)

• Тромбон - ПУ-М-16 – многофункциональный прибор управления, позволяющий реализовать полноценную многозонную систему озвучивания и оповещения (СОУЭ 3-5 типов) с различными сценариями эвакуации, управлением эвакуационным освещением и СКУД, а также возможностью интеграции в глобальные системы безопасности Интеллект+, GOAL и Орион. Устройство изготовлено с учетом всех действующих нормативных требований и может применяться в крупных торговых, общественных и административных зданиях, учебных и дошкольных заведениях, спортивных и развлекательных комплексах, учреждениях здравоохранения и многих других.

  Максимально в системе, построенной на базе Тромбон - ПУ-М-16 может быть по 16 линий световых и звуковых оповещателей и 16 зон речевого оповещения с произвольным выбором любой из них в качестве «административной». Отдельно предусмотрено 2 свободно программируемых реле, по умолчанию предусмотренных для управления аварийным освещением и приводами замков эвакуационных выходов. Управление системой может выполняться в ручном режиме с лицевой панели устройства и удаленных консолей (до 8 шт.) или же автоматически по сигналам от ППКП пож. сигнализации, ГОЧС или других смежных систем безопасности здания. Также предусмотрена возможность трансляции объявлений или управления процессом эвакуации командами оператора, выдаваемыми с внешнего микрофона, и фонового озвучивания в дежурном режиме. Для предотвращения сбоев в системе прибор ведет постоянный контроль линий оповещения и связи с ППКП пож. сигнализации на обрыв, а также контролирует исправность пусковых цепей управляющих сигналов. Питание выполняется от сети 220 В 50 Гц, при отсутствии корой происходит автоматический переход на питание от встроенной АКБ 12 В, 7 А*ч.

  Основные особенности:

  • 16 зон речевого оповещения с отдельными входами сигналов от ППКП пож. сигнализации.
  • Произвольное назначение зоны «персонала», оповещение в которой производится в первую очередь по сигналу с входа любой из зон.
  • 16 линий светового и 16 звукового оповещения с допустимой нагрузкой до 5 А.
  • Возможность гибкого программирования сценариев оповещения и эвакуации.
  • Трансляция сообщений МЧС (ГОЧС) одновременно во все зоны.
  • Возможность подачи объявлений и управления процессом эвакуации через подключенный микрофон.
  • Установленный порядок приоритетов, при котором оповещение зон производится с учетом степени опасности (от большей к меньшей). Время задержки устанавливается пользователем при конфигурировании устройства.
  • Возможность ручной остановки оповещения в случае ложной сработки.
  • Контроль целостности линий оповещения и связи с ППКП пож. сигнализации.
  • Трансляция сигналов с любых источников, подключенных к линейному входу, в любые выбранные зоны (1 или несколько).
  • Трансляция сигналов с подключенных консолей в выбранные зоны.
  • Контроль состояния входов управляющих сигналов МЧС и ППКП пож. сигнализации.
  • 1 порт RS485 с питанием 12 В для подключения до 8 удаленных устройств управления (консолей).
  • 1 порт RS485 для программирования, диагностики и интеграции с прочими системами безопасности здания.
  • Вход для подключения внешнего микрофона.
  • Звуковой процессор с памятью на 8 речевых сообщений длительностью до 15 сек.
  • Свободно программируемые релейные выходы, которые могут использоваться для управления эвакуационным освещением и приводами замков на аварийных выходах.
  • Управление питанием подключенных усилителей мощности – по 1 выходу 220 В и 24 В.
  • Возможность сопряжения с комплексными системами безопасности Интеллект+, GOAL и Орион.
  • Основное питание от сети 220 В 50 Гц, резервное – от 2-х встроенных АКБ 12-14 В, 7 А*ч.
  • Переход на питание от АКБ при отсутствии сети 220 В производится в автоматическом режиме.
  • Контроль заряда АКБ + защита ее от глубокого разряда.
  • Выдача световых/звуковых сигналов при низком заряде АКБ.
  • Возможность блокирования органов управления с целью предотвращения несанкционированного доступа.
  • Информативная панель индикации.
  • Прочный металлический корпус 3U для монтажа в 19´ стойку.
  • Высокое качество сборки и материалов для стабильной работы устройства на протяжении многих лет.
• Характеристики:

  Количество входов пожарной сигнализации с контролем линий связи	16
  Длительность командного сигнала на входе пожарной сигнализации	0.3 сек.
  Количество линий звукового оповещения с контролем линий связи	16
  Допустимая нагрузка выходов звукового оповещения	240 В, 5 А
  Количество линий светового оповещения с контролем линий связи	16
  Допустимая нагрузка в канале светового оповещения	240 В, 5 А
  Выход управления питанием усилителей 220В	1
  Допустимая нагрузка выхода управления питанием усилителей 220В	220 В, 20 А
  Выход управления питанием усилителей 24В	1
  Допустимая нагрузка выхода управления питанием усилителей 24В	35 В, 30 А
  Реле свободного назначения с нормально разомкнутыми замкнутыми контактами	2
  Допустимая нагрузка выходов свободного назначения	240 В, 5 А
  Вход управления МЧС	1
  Вход звукового сигнала МЧС	1
  Чувствительность входа звукового сигнала МЧС	775 мВ
  Вход для внешнего микрофона	1
  Чувствительность микрофонного входа	5 мВ
  Линейный вход звукового сигнала	1
  Чувствительность линейного входа	250 мВ
  Линейный выход звукового сигнала	1
  Уровень сигнала на линейном выходе	250 мВ
  Последовательный порт RS485 для подключения удаленных консолей управления	1
  Последовательный порт RS485 для стыковки с другими системами	1
  Количество / максимальная длительность сообщений в памяти магнитофона	8 / 15 сек
  Время задержки с момента поступления командного импульса до начала оповещения зон персонала	до 2 сек
  Время задержки с момента поступления командного импульса до начала оповещения зон высокой опасности	5/10/15/20…155 сек. и ручной запуск
  Время задержки с момента начала оповещения зон высокой опасности до начала оповещения зон меньшей опасности	10/20/30/40…310 сек. и ручной запуск
  Время задержки с момента начала оповещения зон меньшей опасности до начала общего оповещения всех зон объекта	1/2/3/4/5…31 минут и ручной запуск
  Сопряжение с системами	Орион, Интеллект +, GOAL
  Основное питание	АС 220 В, 50 Гц
  Потребляемая мощность	60 Вт, в дежурном режиме - 20 Вт
  Резервное питание	от 2-х АКБ 12-14 В/7А*ч
  Время работы от АКБ	в дежурном режиме более 24 часов, в режиме оповещения не менее 3 часов

  Масса, не более, кг: 14

  Производитель: ТРОМБОН

  Габаритные размеры, мм: 438 × 384 × 176

  Диапазон рабочих температур, °С: -10…+40

•
